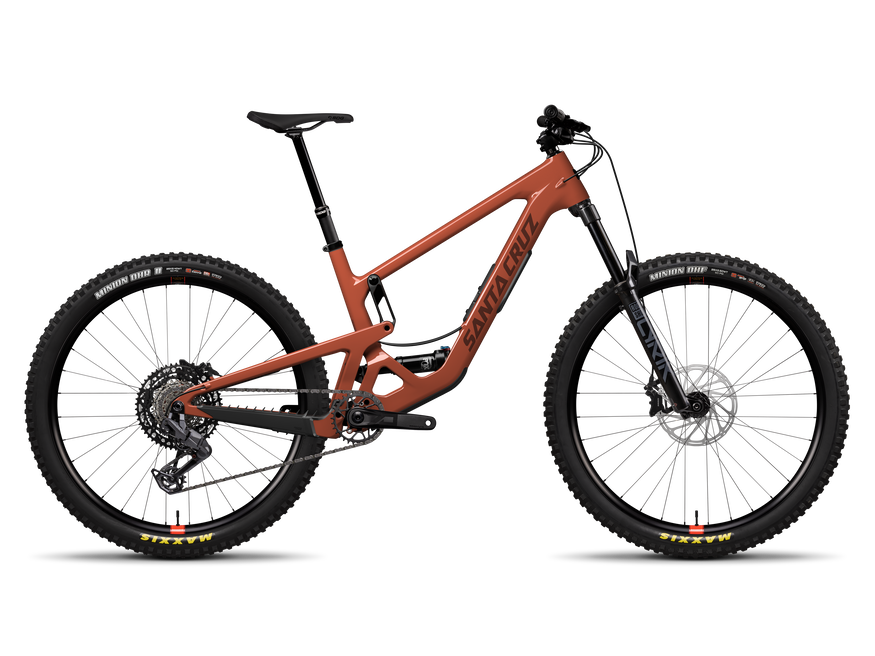

Hightower 90
Montages et composants
*Veuillez noter : nous faisons tout notre possible pour garantir l'exactitude des composants listés, mais malgré nos efforts, ils peuvent être amenés à changer sans préavis
| Cadre | |
|---|---|
| Matériau | |
| Caractéristiques | |
| Cadre | |
| Débattement | |
| Poids | |
| Taille de roues | |
| Suspensions | |
| Fourche | |
| Amortisseur | |
| Commande | |
| Transmission | |
| Boîtier de pédalier | |
| Cassette | |
| Chaîne | |
| Guide-chaîne | |
| Longueur des manivelles | |
| Pédalier | |
| Dérailleur avant | |
| Manette gauche | |
| Dérailleur arrière | |
| Manette droite | |
| Manettes | |
| Freins | |
| Freins | |
| Frein avant | |
| Disque avant | |
| Frein arrière | |
| Disque arrière | |
| Disques | |
| Poste de pilotage | |
| Largeur de guidon | |
| Long. tige de selle télescopique | |
| Poignées | |
| Guidon | |
| Jeu de direction | |
| Selle | |
| Tige de selle | |
| Potence | |
| Longueur de la potence | |
| Roues | |
| Jante avant | |
| Moyeu avant | |
| Pneu avant | |
| Jante arrière | |
| Moyeu arrière | |
| Pneu arrière | |
| Valves | |
| Jantes | |
| Vélo électrique | |
| Batterie | |
| Unité motrice | |
| Chargeur | |
| Spécificités | |
| Corps du boîtier de pédalier | |
| Montage du frein arrière | |
| Standard de guide-chaîne | |
| Ligne de chaîne | |
| Patte de dérailleur | |
| Longueur de l'amortisseur | |
| Mesure axe / té de fourche | |
| Compatibilité de fourche | |
| Déport de la fourche (Offset) | |
| Montage dérailleur avant | |
| Jeu de direction | |
| Taille de plateau maximum | |
| Taille maximale des disques | |
| Dégagement maximum des pneus | |
| Espacement arrière | |
| Débattement arrière | |
| Recommended Sag | |
| Préventif | |
| Diamètre du collier de selle | |
| Diamètre de tige de selle | |
| Tailles de buselures d'amortisseur | |
| Tailles de buselures d'amortisseur | |
| Buselure d'amortisseur inférieure | |
| Buselure d'amortisseur supérieure | |
| Course de l'amortisseur | |
| Système de suspension | |
| Compatible UDH | |
| Montages de porte-bidon |
Hightower 90
Tailles et géométries
Si vous vous trouvez entre deux tailles recommandées, l'idéal est bien sûr d'essayer les deux. Mais à défaut, vous pouvez aussi étudier les mesures de reach et de stack de votre vélo actuel pour les comparer au modèle qui vous intéresse et ainsi vous faire une idée des dimensions qui vous conviennent. Si vous n'avez pas la possibilité d'essayer le vélo, voici quelques éléments à considérer.
| s | m | l | xl | xxl | |
|---|---|---|---|---|---|
| Reach (Hi/Lo) | 435/432 | 460/457 | 480/477 | 500/497 | 525/522 |
| Stack (Hi/Lo) | 623/625 | 632/634 | 641/643 | 659/661 | 668/670 |
| C. Angle de direction (Hi/Lo) | 64.2°/63.9° | 64.2°/63.9° | 64.2°/63.9° | 64.2°/63.9° | 64.2°/63.9° |
| K. Longueur du tube de direction (Hi/Lo) | 110 | 120 | 130 | 150 | 160 |
| G. Longueur des bases (Hi/Lo) | 434 | 436 | 439 | 442 | 445 |
| Front Center (Hi/Lo) | 771 | 800 | 825 | 853 | 883 |
| H. Hauteur du boitier (Hi/Lo) | 344/341 | 344/341 | 344/341 | 344/341 | 344/341 |
| BB Drop Front (Hi/Lo) | 29/32 | 29/32 | 29/32 | 29/32 | 29/32 |
| BB Drop Rear (Hi/Lo) | 29/32 | 29/32 | 29/32 | 29/32 | 29/32 |
| E. Empattement (Hi/Lo) | 1206 | 1237 | 1264 | 1296 | 1328 |
| M. Longueur de tube supérieur (Hi/Lo) | 572 | 595 | 614 | 636 | 662 |
| L. Longueur du tube de selle (Hi/Lo) | 380 | 405 | 430 | 460 | 500 |
| D. Angle du tube de selle (Hi/Lo) | 77.6°/77.3° | 77.9°/77.6° | 78.2°/77.9° | 78.3°/78° | 78.4/°78.1° |
| Standover Height (Hi/Lo) | 721 | 723 | 725 | 727 | 731 |
Hightower 90
Configuration et support technique
Que vous soyez l'heureux propriétaire d'un Hightower ou si vous cherchez à connaitre les moindres détails, vous trouverez tout ici.
| Poids du pilote (kgs) | Poids du pilote (kgs) | Pression (psi) | Sag | Rebond (unique) |
|---|---|---|---|---|
| 100 | 45 | 125 | 30%, 17-17.5mm | 8 |
| 120 | 54 | 145 | 30%, 17-17.5mm | 7 |
| 140 | 64 | 165 | 30%, 17-17.5mm | 7 |
| 160 | 73 | 180 | 30%, 17-17.5mm | 6 |
| 180 | 82 | 200 | 30%, 17-17.5mm | 5 |
| 200 | 91 | 220 | 30%, 17-17.5mm | 4 |
| 220 | 100 | 240 | 30%, 17-17.5mm | 4 |
| 240 | 109 | 255 | 30%, 17-17.5mm | 3 |
| 260 | 118 | 275 | 30%, 17-17.5mm | 3 |
| Poids du pilote (kgs) | Poids du pilote (kgs) | Pression (psi) | Rebond (unique) |
|---|---|---|---|
| 120 | 54 | 66 | 13 |
| 140 | 64 | 74 | 11 |
| 160 | 73 | 82 | 9 |
| 180 | 82 | 89 | 7 |
| 200 | 91 | 99 | 5 |
| 220 | 100 | 109 | 3 |
| 240 | 109 | 117 | 1 |
| label | part_number | quantity | name | blurb |
|---|---|---|---|---|
| A | 29-27474 | 1 | Upper Link | |
| B | 11-12681 | 2 | 6900-2RS Bearing | |
| C | 26-15533 | 2 | M10x3 Washer | Apply grease to inner surface |
| D | 26-11612 | 2 | Bearing Dust Shield | Apply grease to inner surface |
| E | 11-12218 | 2 | 6902-2RS Max Bearing |
| label | part_number | quantity | name | blurb | torque |
|---|---|---|---|---|---|
| A | 29-27473 | 1 | Lower Link | ||
| B | 11-17708 | 4 | 6902-1ZR Bearing | ||
| C | 26-11612 | 4 | Bearing Dust Shield | Apply grease to inner surface | |
| D | 26-19126 | 1 | 15x28 Bearing spacer | ||
| E | 26-17013 | 1 | 15x40.25 Bearing Spacer | ||
| F | 26-12678 | 1 | M6 Grease Fitting | 9 Nm | |
| G | 26-15532 | 1 | M5x5 Set Screw | Apply Loctite 242 to threads, titghten until flush | 0.5 Nm |
| label | part_number | quantity | name | torque | blurb |
|---|---|---|---|---|---|
| A | 26-22843 | 1 | Glovebox lid | ||
| B | 26-25333 | 1 | Glovebox bezel | ||
| C | 26-23284 | 4 | M3x8 BHCS | 0.5 Nm | Apply Loctite 242 to threads |
| D | 30-23225 | 2 | Glovebox nut |
| label | part_number | quantity | name | blurb | torque |
|---|---|---|---|---|---|
| A | 08-22209 | 1 | Rear axle 12x173.7 | Apply grease to shaft and threads | |
| B | 23-23491 | 1 | SCB UDH | Interchangeable with Sram UDH | |
| C | 26-23492 | 1 | SCB UDH screw | Reverse thread | 20 Nm |
| D | 30-27472 | 1 | Chainstay Protector | ||
| E | 26-15939 | 1 | M3x12 BHCS | Apply Loctite 242 to threads | 0.1 Nm |
| F | 30-21453 | 1 | Seatstay Protector | ||
| G | 30-23094 | 1 | Lower Link Fender | ||
| H | 26-18382 | 2 | M4x12 BHCS | Apply grease to treads | 0.65 Nm |
| label | part_number | quantity | torque | name | blurb |
|---|---|---|---|---|---|
| A | 26-20122 | 2 | 16 Nm | M10x23 Screw | Apply Loctite 242 to threads only, apply grease to shaft only |
| B | 08-22343 | 1 | 20 Nm | Pivot Axle M15x91 | Apply Loctite 242 to threads only, apply grease to shaft only |
| C | 26-15633 | 3 | M6 Tapered Washer | Apply grease to surface | |
| D | 26-11817 | 3 | M6 Washer | ||
| E | 26-15947 | 3 | 9 Nm | M6x20 SHCS | Apply Loctite 242 to threads |
| F | 08-16291 | 1 | 20 Nm | Pivot axle M15x68.5 | Apply Loctite 242 to threads only, apply grease to shaft only |
| G | 08-16292 | 1 | 20 Nm | Pivot axle M15x80.5 | Apply Loctite 242 to threads only, apply grease to shaft only |
| H | 26-15946 | 1 | 5.6 Nm | M5x20 SHCS | Apply Loctite 242 to threads |
| I | 26-12652 | 1 | M5 Washer | ||
| J | 26-27530 | 1 | M5 Tapered Washer | Apply grease to surface | |
| K | 08-27508 | 1 | 13.6Nm | Shock Mount Axle M10x63 | Apply Loctite 242 to threads only, apply grease to shaft only |
| L | 26-22461 | 1 | 20 Nm | M8x45 Shock Bolt | Apply Loctite 242 to threads |
| M | 26-21452 | 1 | M8x2 Flip Chip NDS | Apply grease to surface | |
| N | 26-21451 | 1 | M8x2 Flip Chip DS | Apply grease to surface |
| label | part_number | quantity | name | blurb | torque |
|---|---|---|---|---|---|
| A | 20-27756 | 1 | Head Tube Badge | Clean frame surface, center on headtube | |
| B | 30-23750 | 1 | Shuttle Guard Mount | ||
| C | 30-22560 | 1 | Shuttle Guard | ||
| D | 26-21249 | 2 | M4x8 BHCS | Apply grease to threads | 0.65 Nm |
| E | 30-27471 | 1 | Downtube Protector | ||
| F | 26-18382 | 2 | M4x12 BHCS | Apply grease to treads | 0.65 Nm |
| G | 34-20201 | 1 | 36.4 Seat Collar |
| Frame Size | Flip Chip | Setup Key | Setup Cog | 30T | 32T | 34T | 36T |
|---|---|---|---|---|---|---|---|
| S | High | B | 7 | 116 | 116 | 118 | 118 |
| M | High | B | 7 | 116 | 116 | 118 | 118 |
| L | High | B | 7 | 116 | 116 | 118 | 118 |
| XL | High | B | 7 | 116 | 118 | 118 | 120 |
| XXL | High | B | 7 | 116 | 118 | 118 | 120 |
| S | Low | B | 7 | 116 | 116 | 118 | 118 |
| M | Low | B | 7 | 116 | 116 | 118 | 118 |
| L | Low | B | 7 | 116 | 118 | 118 | 120 |
| XL | Low | B | 7 | 116 | 118 | 118 | 120 |
| XXL | Low | B | 7 | 118 | 118 | 120 | 120 |
